MIDI-Converter Modellreihe MUC-2xx/4xx

Die MUC-Modellreihe ist das neue professionelle Bindeglied zwischen Geräten mit einem MIDI-Datenausgang und analog steuerbaren Klangerzeugern.

Die besonderen Highlights sind vor allem die vielseitig zur Verfügung gestellten Funktionen wie Volt/Octave, CV, Trigger, Gate, Sync und die große Anzahl von insgesamt 16 individuell zu konfigurierenden Ausgängen. Zusätzlich bietet die MUC-4xx Modellreihe die Funktion Hz/Volt und Polyphonie mit bis zu 8 Stimmen.

Durch das großzügig dimensionierte Display in Kombination mit einer einfachen und logisch aufgebauten Menüführung, haben Sie dennoch alle Konfigurationen stets fest im Griff. Besondere Aufmerksamkeit wurde auf die Bedienung gelegt, die sich auch ohne langes "Studium" der Anleitung erschließt.

Die MUC-Modellreihe ist in folgenden Ausführungen erhältlich:

MUC-200
8 CV-Ausgänge (8 Bit) + 8 Trig/Gate/Sync (5V).

MUC-200-LC (Low Cost Ausführung des MUC-200)
8 CV-Ausgänge (8 Bit) + 8 Trig/Gate/Sync (5V).

MUC-210
8 CV-Ausgänge (8 Bit) + 8 Trig/Gate/Sync (10V).


MUC-400
8 CV-Ausgänge (16 Bit) + 8 Trig/Gate/Sync (5V), Polyphonie-Funktion.

MUC-410
8 CV-Ausgänge (16 Bit) + 8 Trig/Gate/Sync (10V), Polyphonie-Funktion.

Übersicht der wichtigsten technischen Daten:

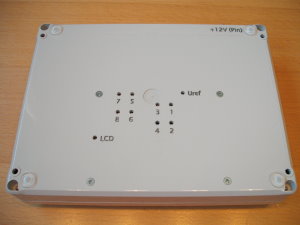

• Die Ausgänge 1 - 8 sind als CV-, Trigger-, Gate- oder als Synchronausgang konfigurierbar, mit einer frei wählbaren maximalen Ausgangsspannung von 5V oder 10V. Speziell für die Trigger- und Gate-Funktionen können auch variable Ausgangsspannungen, die z.B. vom Velocity- oder Release-Wert abhängen, definiert werden. Die Volt/Octave- bzw. Hz/Volt- (MUC-4xx) Funktion ist bei Auslieferung bereits abgeglichen. Dennoch haben Sie die Möglichkeit eine individuelle Spreizung von Noten- und Spannungswert über die Trimmer auf der Rückseite vorzunehmen, um Ihren analogen Klangerzeuger entsprechend anzupassen.

• Die Ausgänge 9 – 16 haben die Funktion eines reinen Trigger-, Gate- bzw. Sync- Ausganges mit konstanter Ausgangsspannung von 5V bei aktivem Signal. Optional sind auch Versionen mit 10V lieferbar.

• Jeder der 16 Ausgänge besitzt seine eigene LED, für eine einfache und schnelle Kontrolle der ausgegebenen Signale bezüglich der Impulsdauer und Spannungshöhe.

• Einfache und leicht verständliche Menüführung, die mit lediglich 4 Tasten auskommt.

• Vorgenommene Einstellungen werden unmittelbar und ganz automatisch in einen nichtflüchtigen Speicher übernommen. Dadurch wird ein möglicher Datenverlust verhindert, falls z.B. die Stromversorgung unerwartet unterbrochen wird.

• Speicherung von bis zu 4 Setups (Converter-Konfigurationen).

• Der MIDI-IN-Eingang besitzt zur visuellen Kontrolle des eingehenden MIDI-Datenstromes eine weitere LED.

• Der MIDI-THRU-Anschluß reicht das eingehende MIDI-Signal unbearbeitet weiter, für den Anschluß weiterer MIDI-Geräte.

• Übersichtliche Darstellung der konfigurierten 16 Ausgänge über ein blau beleuchtetes, vierzeiliges Display.

• Alle 16 Ausgänge sind mit starken Treiberschaltungen ausgestattet, womit ein Ausgang mit mehreren Eingängen beschaltet werden kann. Die Ausgänge sind kurzschlußfest, weshalb eine Beschädigung durch Überlastung praktisch ausgeschlossen ist. Zusätzlich wurde ein wirkungsvoller Schutz gegen Fremdspannungen vorgesehen, wie diese z.B. durch fehlerhaftes Patchen auftreten können.

• Die eingravierte Beschriftung vermeidet einen möglichen Abrieb über die gesamte Lebenszeit.

• Ein/Aus-Druckschalter, LED-Fassungen und Anschlussbuchsen sind alle samt in Metall ausgeführt.

• Abmessung: 200mm x 150mm x 50mm
