Technische Daten:
- 8 CV-Ausgänge mit einer Auflösung von 8 Bit für variable Steuerspannungen wie z.B. Volt/Octave, Hz/Volt, Velocity-, Release- , Pitch Bend und Controller-Werte.
2 Spannungsbereiche: 0V..5V, 0..10V.
Desweiteren können die CV-Ausgänge auch für Trig-,Gate-, oder Sync-Signale konfiguriert werden, mit einer wählbaren maximalen Steuerspannung von 3 bis 10V.
- 8 digitale Steuerausgänge 5V-Trig für Trigger-, Gate- und Sync-Signale.
- 16 Kontroll-LEDs (rot) für die Visualisierung von Spannungshöhe und Signaldauer für jeden einzelnen Ausgang.
- 2 MIDI-Schnittstellen: MIDI-In, MIDI-Thru.
- Kontroll-LED (grün) für die Visualisierung von eingehenden MIDI-Daten.

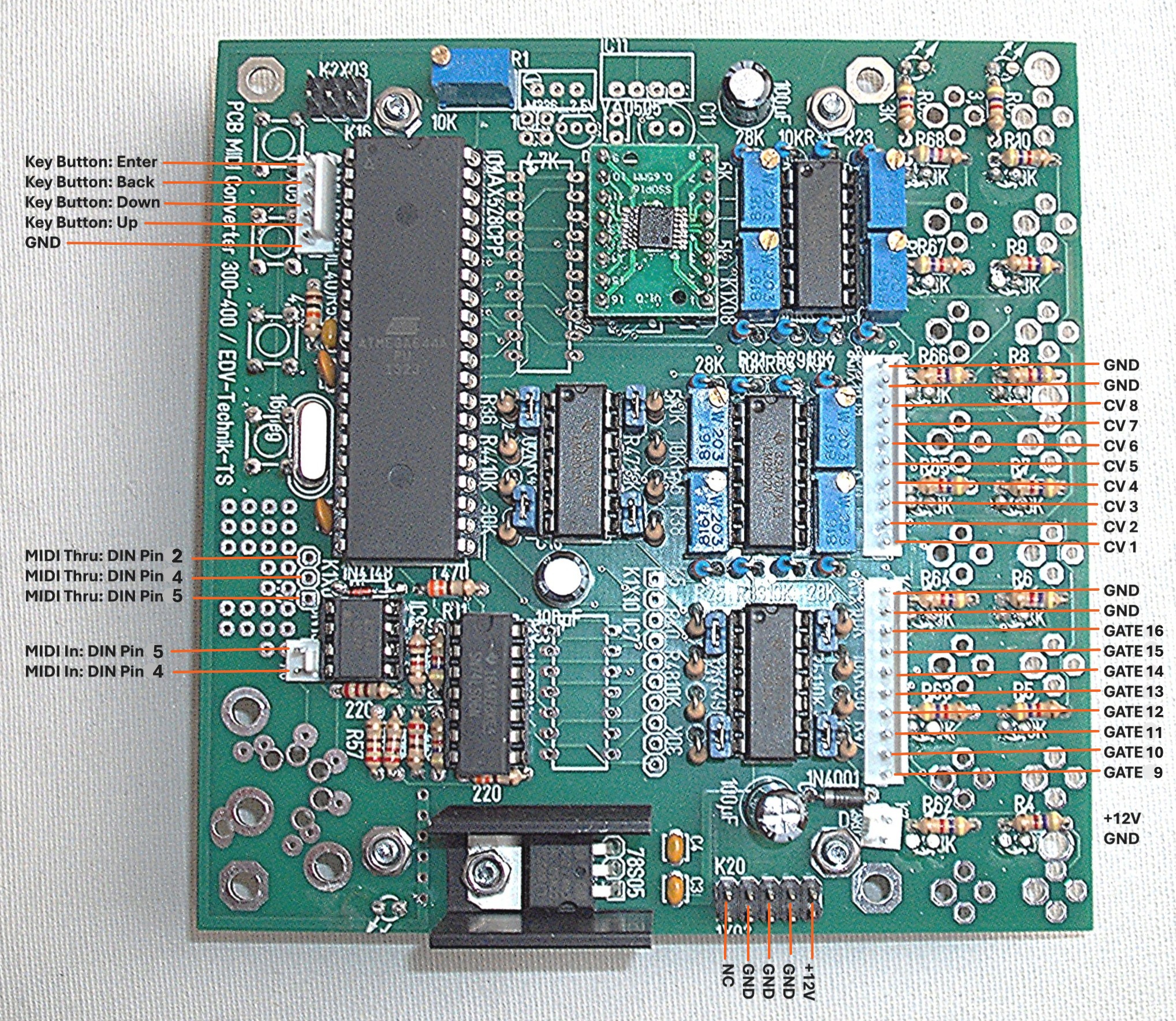

- Kurzschlußfeste Treiberschaltung aller 16 Ausgänge, welche einen Steuerstrom von bis zu 10mA liefern können. Somit besteht die Möglichkeit auch mehrere Eingänge parallel mit einem dieser Ausgänge zu beschalten.

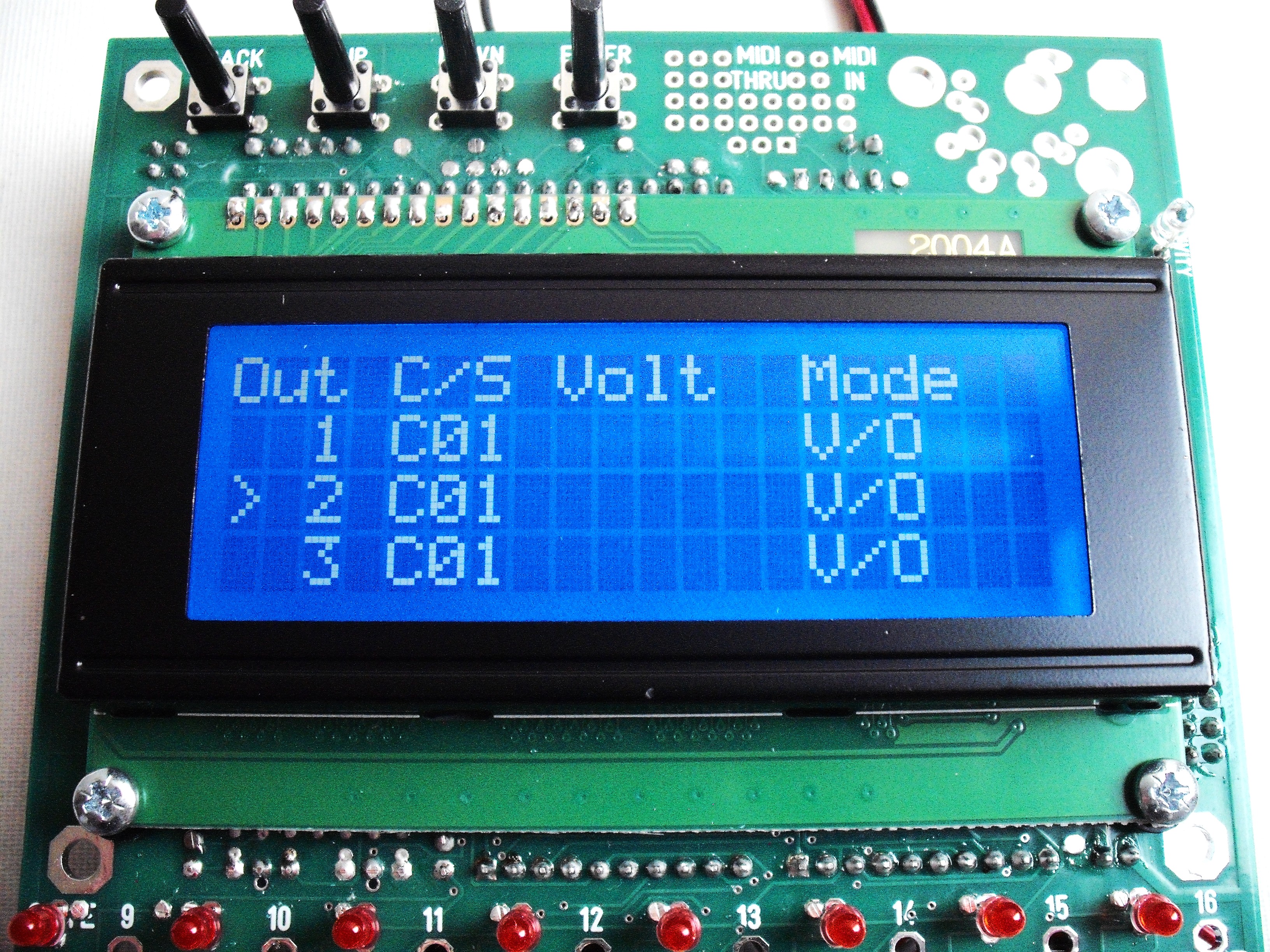

- 4 zeiliges Displays mit einer Zeilenlänge von 20 Zeichen für eine übersichtliche Darstellung der konfigurierten Ausgänge.
- Logisch aufgebaute Menüführung, dessen Bedienung sich auch ohne intensives Studium der Bedienungsanleitung erschließt.
- Alle Einstellungsparameter werden unmittelbar in einem Flash-Speicher gesichert, wodurch Ihre Daten auch bei einer Unterbrechung der Stromversorgung stets erhalten bleiben.
- Spread-Anpassung bezüglich Notenabstand und Steuerspannung der 8 CV-Ausgänge über 8 auf der Geräterückseite zugängliche Potentiometer (Trimmer).
- Mit der MUC-3xx Modellreihe haben Sie die Möglichkeit ein Firmware-Update über den MIDI-In Eingang durchzuführen. Die aktuelle Firmware-Version können Sie immer kostenlos von unserer Website herunterladen.

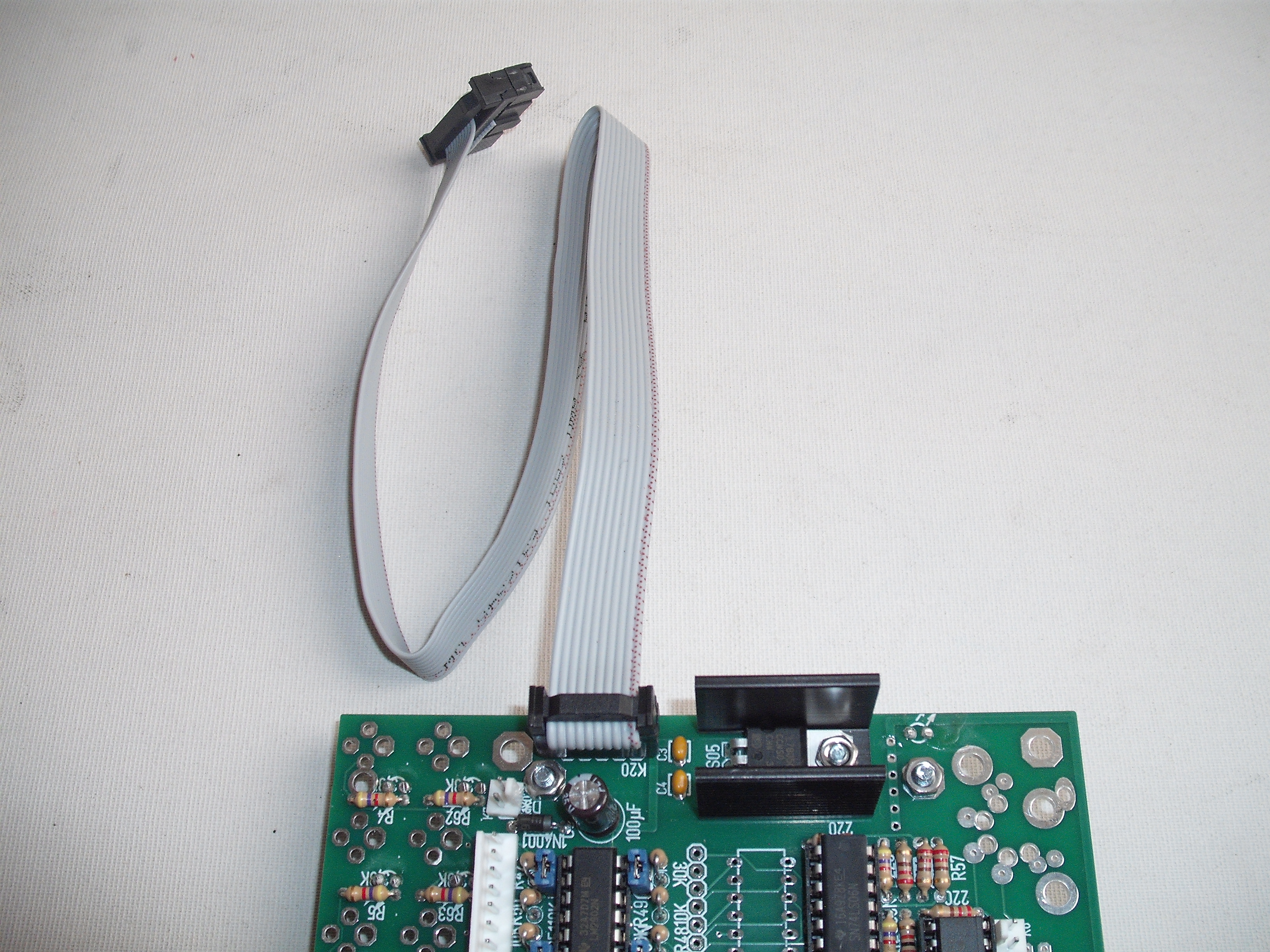

- Spannungsversorgung: 12V, ca. 95mA Stromaufnahme.
- Abmessung in cm:
Displaysichtfenster: 7,6 x 2,6
Platine (H x W x T): 11,3 x 11,1 x 3,7
Befestigungslöcher: 10,2 x 7,8
Converter-Funktionen:
- Bis zu 8 simultan arbeitende CV-Ausgänge, die für die Ausgabe von Volt/Octave, Hz/Volt, Velocitiy, Release, Pitch und alle 128 Controllerwerte genutzt werden können.
- Bis zu 16 Trigger-, Gate-, Sync-Signale, wobei die 8 digitalen Ausgänge einen Pegelwert von 5V liefern und die 8 CV-Ausgänge mit einem maximalen Spannungspegel von 3V bis 10V (Schrittweite 1 Volt) konfiguriert werden können.
- Freie Zuordnung der 16 möglichen MIDI Kanäle und der 128 Controller Werte.
- Für jeden Ausgang darf die Impulsbreite für Trigger-, Retrigger- und Sync-Signale zwischen 2ms bis 0,5sec individuell eingestellt werden. Voreingestellt sind die üblichen 4ms.
- Sync-Signale: Clock (mit beliebigem Vorteiler), Start, Stop, Start/Stop, Stop/Start (= sequenzer reset).
- Polyphonie mit bis zu 8 Stimmen ohne Velocity oder 4 Stimmen inkl. Velocity. Vielzahl einstellbarer Prioritäten bezüglich der Auswahl bereits aktiver Stimmen bzw. Noten. Die maximale Anzahl von 8 Stimmen darf auf verschiedene MIDI-Kanäle aufgeteilt werden.
- Aufteilung des Notenraumes in einen oberen und unteren Bereich, für das Spiel von zwei Synthesizern über ein Keyboard.
- Speicherung von bis zu 4 Setups.
|
|
|
|
|
|
Technical Specifications:
- 8 CV outputs with a resolution of 8 bits for variable control voltages such as Volt/Octave , Hz/V, Velocity , Release , Pitch Bend and Controller values.
2 Voltage ranges: 0V..5V, 0..10V.
Furthermore, the CV outputs can also be configured for trigger , gate , or sync signals with a selectable maximum control voltage from 3 to 10V.
- 8 digital control outputs 5V-Trig for trigger, gate and sync signals.
- 16 LED indicators (red) for the visualization of voltage level and signal duration for each individual output.
- 2 MIDI ports: MIDI In, MIDI Thru.
- Status LED (green) for the visualization of incoming MIDI data.
- Short-circuit-proof driver circuit of all 16 outputs, which can provide a control current of up to 10mA. Thus, there is the possibility of multiple inputs to be wired in parallel with one of these outputs.
- Display size of 4 x 20 characters for a clear representation of the configured outputs.
- All parameter settings are immediately saved in a flash memory.
- Spread adjustment for each CV outputs via 8 potentiometers.
- With the MUC- 3xx series , you can perform a firmware update via the MIDI In input. The current firmware version, you can always download free from our website.
- Power supply: 12V, 95mA current consumption
- Dimension (cm):
Display viewing area: 7,6 x 2,6
PCB (H x W x D): 11,3 x 11,1 x 3,7
Mounting holes: 10,2 x 7,8
Converter-Functions:
- Up to 8 simultaneously working CV outputs that can be used for the issue of Volt /Octave , Hz/Volt , Velocitiy , release, pitch and 128 Controller values
- Up to 16 trigger, gate, sync signals. The 8 digital outputs provide a level value of 5V and. the 8 CV outputs can be configured with a maximum voltage level of 3V to 10V.
- Free assignment of the 16 possible MIDI channels and the 128 controller values.
- The pulse width of the trigger, re-trigger and sync signals can be set from 2ms to 0.5sec for each output.
- Sync signals: Clock (with any prescaler), Start, Stop, Start/Stop, Stop/Start (= reset sequencer).
- Polyphony with up to 8 voices without velocity or 4 voices with velocity. Plurality of adjustable priorities regarding the selection of already active voices or notes. The maximum number of 8 voices may be split to different MIDI channels.
- Splitting the note space into an upper and lower range for playing two synthesizers with one keyboard.
- Storage of up to 4 setups.
|
|
|
