Vorstellung: Midi Universal Converter (MUC)

Die MUC Modellreihe  ist das professionelle Bindeglied zwischen MIDI-Daten ausgebenden Geräten wie z.B. PC, Sequenzer, Keyboard und analog ansteuerbaren Synthesizern.

Die besonderen Features sind die vielseitig zur Verfügung gestellten Funktionen und Spannungsbereiche die sehr flexibel für jeden einzelnen Ausgang unabhängig voneinander konfiguriert werden können. Die große Anzahl von bis zu 16 CV Ausgängen erlaubt es entsprechend viele VCOs gleichzeitig auf beliebige MIDI Kanäle anzusteuern. Auf Grund der hohen Auflösung von 16 bit können Sie problemlos Glide- und ADSR-Funktionen konfigurieren.

Durch die sehr übersichtlich gestaltete Menüführung auf dem kontrastreichen 4 oder 8 zeiligen Display, können alle Konfigurationsänderungen gleich direkt am Gerät vorgenommen werden. Neue Einstellungen sind sofort am Ausgang zu beobachten und werden ganz automatisch in einen nichtflüchtigen Speicher übernommen.

Für die visuelle Kontrolle bezüglich Signaldauer und Spannungshöhe einer Steuerspannung, besitzt jeder Ausgang seine eigene rote LED. Eingehende MIDI-Daten werden durch eine weitere, grüne LED visualisiert.

Die starke Performance der MUC Modellserie wird durch die Verwendung modernster Hardwarekomponenten wie Mikrocontroller und DA-Wandler erreicht, wodurch die Umsetzzeit (delay) bei maximal 0,4ms liegt! Firmware Updates sind durch den integrierten Bootloader über den MIDI In Eingang problemlos möglich. Unsere Firmware, die bereits in der 8. Version vorliegt, bietet dem Anwender einen sehr großen Funktionsumfang, der kaum noch Wünsche offen läßt.

seitlich-off-150-150 MUC-800-Kit-150x150_01

Presentation: Midi Universal Converter (MUC)

The MUC models are the professional unit to link between MIDI devices, such as PC , sequencers , keyboards and controllable analog synthesizers.

The special features at the MUC are the many different output functions and voltage ranges, what can you configure very flexibly independently for each output.
The large number of up to 16 CV outputs allows to use a corresponding number of  VCOs. Due to the high 16-bit resolution, you can easily configure Glide and ADSR functions.

Due to the very clear and simple menu operation on the high-contrast 4  or 8 line display, all configuration changes on the unit will be very easy. New settings are immediately observed at the output and be automatically transferred to a non-volatile memory.

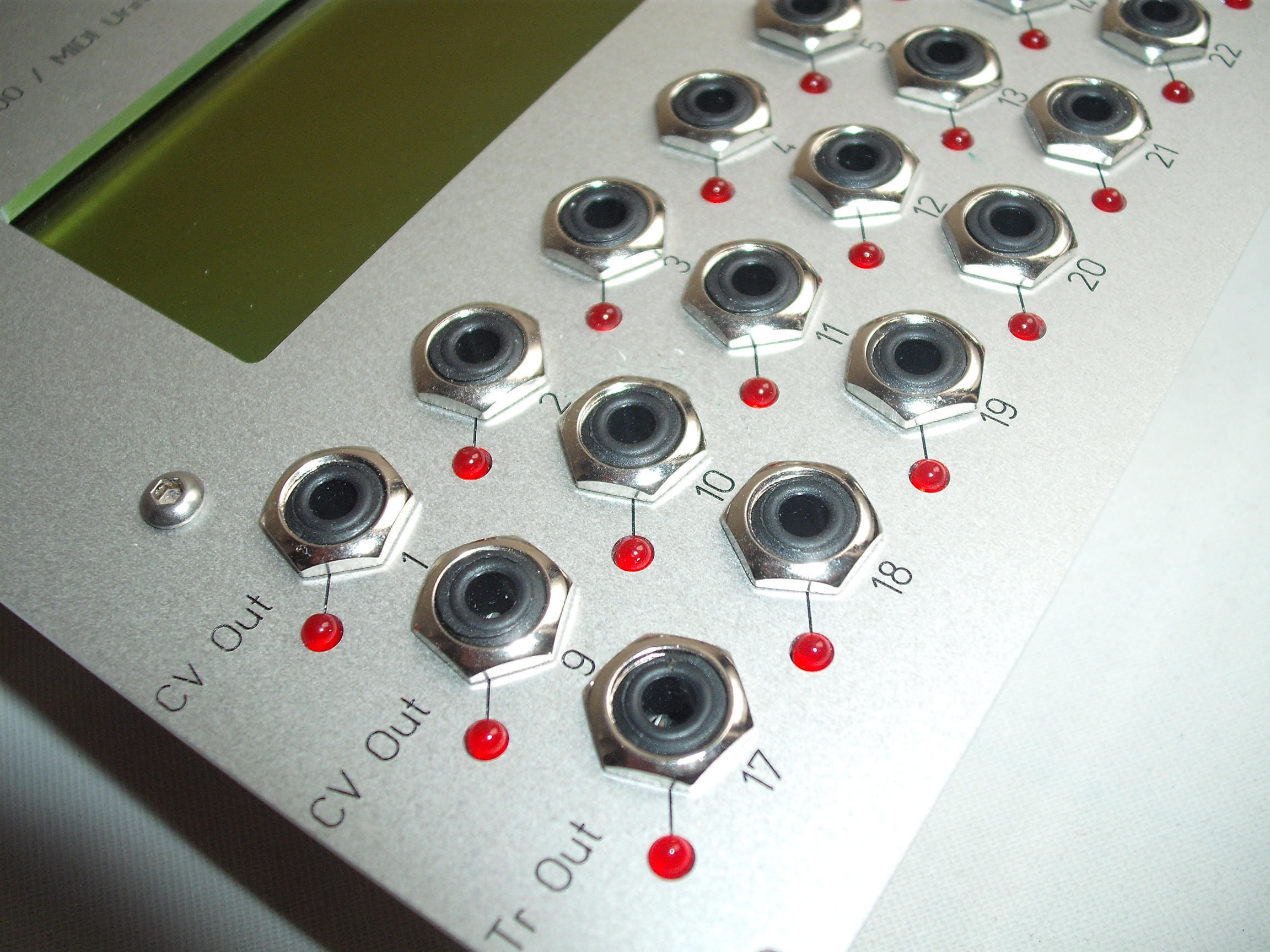

For visual control with respect to signal duration and voltage level of a control voltage, each output has his own red LED. Incoming MIDI data is visualized by a green LED.

The strong performance of the MUC model series is achieved by the use of the latest hardware components such as microcontrollers and DA converters , so that the conversion time (delay ) is a maximum of 0.4 ms!
Our last MUC model (MUC-8xx) supports now polyphonic with velocity up to 8 voices.
Firmware updates are easily possible through the integrated  bootloader via the MIDI In input. The firmware that is already in the  8th version, we can you offer many number of output functions.

Übersicht der MUC Modellserie:



MUC-8xx
Desktop / Eurorack / Kit

MUC800-150x150-front_02

MUC-5xx
Desktop

MUC500-150x150-seitlich_01

MUC-4xx
Desktop

MUC400-150x150-seitlich_01

CV output

Features:
Number of CV outputs: 16 (Out 1-16)
Resolution: 16bit
Maximum voltage: 10V
Voltage range: 0V..5V, 0V..10V,
 -2,5V..2,5V, -5V..5V, -5V..0V
Tune resolution: 0,325mV

Functions:
Volt/Octave with pitch and (auto)glide support
Tirg, gate, sync, velocity, release, pitch, controller, pressure

Hz/V (Voltage range: 0,5 - 10V)

Features:
Number of CV outputs: 8 (Out 1-8)
Resolution: 16bit
Maximum voltage: 16V
Voltage range: 0-5V, 0-10V
Tune resolution: 0,325mV

Functions:
Volt/Octave with pitch and (auto)glide support
Tirg, gate, sync, velocity, release, pitch, controller, pressure


Hz/V (Voltage range: 0,5 - 16V)

Features:
Number of CV outputs: 8 (Out 1-8)
Resolution: 16bit
Maximum voltage: 10V
Voltage range: 0-5V, 0-10V
Tune resolution: 0,162mV

Functions:
Volt/Octave with pitch and (auto)glide support
Tirg, gate, sync, velocity, release, pitch, controller, pressure


Hz/V (Voltage range: 0,5 - 10V)

Digital output

Functions:
Trig, gate, sync

MUC-800(-Kit):

8 x V-trig 5V or 10V
                  (10V remove jumper)
                  8 x S-Trig

MUC-810-Kit:

8 x V-trig 5V or 10V
                  (10V remove solder bridge)

Functions:
Trig, gate, sync

MUC-500: 8 x V-trig (5V)
                   8 x S-Trig

MUC-510: 8 x V-Trig (10V)
                   8 x S-Trig

MUC-550: 8 x V-Trig (5V/10V switchable
                   8 x S-Trig

Functions:
Trig, gate, sync

MUC-400:                     8 x V-Trig (5V)
MUC-400-Eurorack:  8 x V-Trig (5V)

MUC-430:                     4 x V-Trig (5V)
                                       4 x V-Trig (10V)
                                       8 x S-Trig



Polyphonic support

Up to 8 channels with velocity

Up to 8 channels no velocity
Up to 4 channels with velocity

Up to 8 channels no velocity
Up to 4 channels with velocity

Glide

Selectable for each CV output

Selectable for each CV output

Selectable for each CV output

ADSR
Envelope
ADSR-60x60_01

Selectable for each CV output

Selectable for each CV output

Selectable for each CV output

Spread (Volt/Note) adjustment

With 16 potentiometer for each CV output

With 8 potentiometer on the backside from the MUC

With 8 potentiometer on the backside from the MUC

Number of setups

4

4

4

MIDI Out

Yes

Yes

No

Firmware update

With integrated bootloader

With integrated bootloader

With integrated bootloader

Material of the case

Synthetic

Aluminium

MUC-4xx: Synthetic material
MUC-400-Eurorack: Aluminium

Jack-Type

3,5mm

MUC-500: 3,5mm
MUC-510: 3,5mm
MUC-550: 3,5mm


MUC-400:                3,5mm
MUC-400-Eurorack: 3,5mm
MUC-410:                6,3mm
MUC-430:                3,5mm

Split Key Note Space in 2 separate Note Ranges

To play 2 synthesizer with left/right hand
Support monophon AND polyphon

To play 2 synthesizer with left/right hand
Support monophon AND polyphon

To play 2 synthesizer with left/right hand
Support monophon AND polyphon
